NXP iMX8m Mini보드 / Cortex-A53쿼드코어 (1.8 GHz) / Cortex-M4 400MHz

8m_281x281






본 개발보드는 NXP iMX8m Mini Cortex-A53 Quad (1.8GHz) 64Bit / Cortex-M4 400MHz 기반으로 제작했다. IMX8m Mini는 중/저가형 AP로써 ARM CPU가 가지고 있는 고성능 기능을 제공한다. 저장매체는 LPDDR4, eMMC 5.1 물리적 기능을 가지고 있다. Multimedia 기능에는 3D/2D 가속기와 1080p60 H.265 코덱 기능, 4-lane MIPI-CSI 및 4-lane MIPI-DSI 인터페이스 제공한다. Connectivity 옵션에는 기가 Ethernet, I2S/SAI, USB 2.0, PCIe 2.0, UART, I2C, ECSPI 등이 제공된다. OS는 Android 9.0 과 임베디드 리눅스를 지원한다. 사용자는 iMX8m Mini가 제공되는 Media Interface 및 Connectivity 기반으로 다양한 테스트를 할 수 있다.

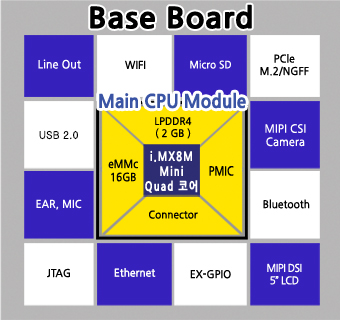

 MV8M-LCD (NXP i.MX8m Mini 쿼드코어) 시스템 구성도

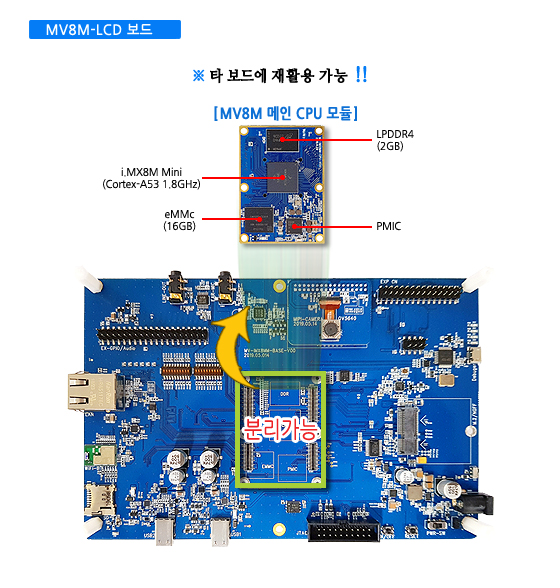

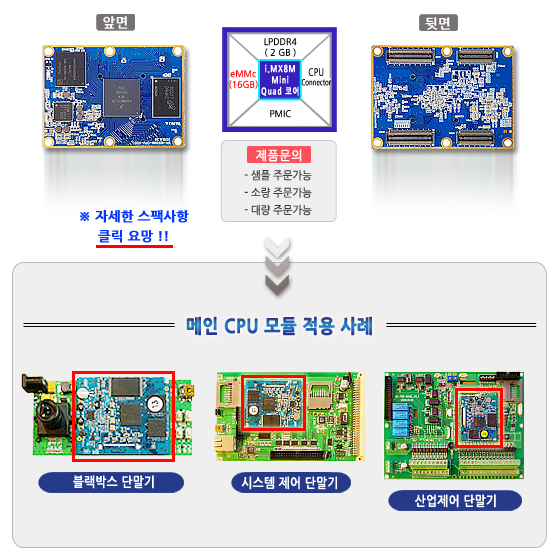

 MV8M-LCD (NXP i.MX8m Mini 쿼드코어) 메인 CPU 모듈

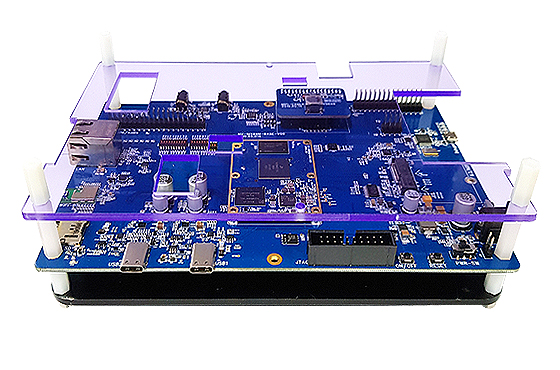

 MV8M-LCD 보드 시스템 구성

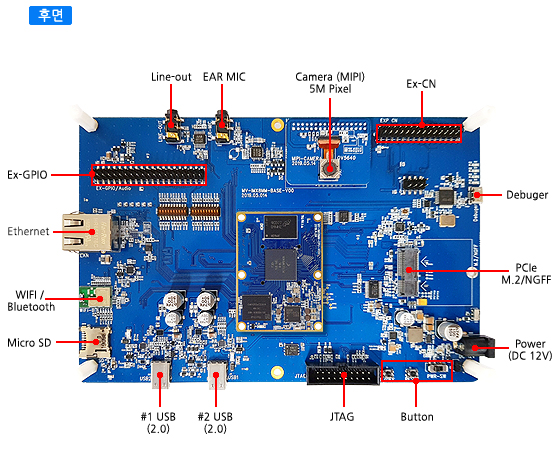

 MV8M-LCD 보드 주요 구성 및 주변 장치들

<주요구성>
ㆍUSB USB OTG 2.0 Device (최대 480 Mbps)
ㆍLPDDR4 (2GB) / eMMc (16GB)
ㆍPCIe, WIFI, MIPI Camera


<주요장치>


WIFI / Bluetooth
ㆍWIFI b/g/n
ㆍBluetooth 2.4G

Camera
ㆍMIPI Camera 5M Pixel
ㆍ적용분야: Phone, PDA


USB
ㆍUSB OTG 2.0 2EA




PCIe
ㆍPCI 2.0

 Package List (MV8M-LCD )

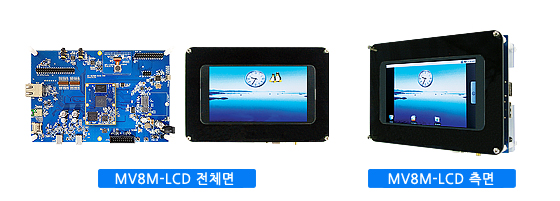

MV8M-LCD

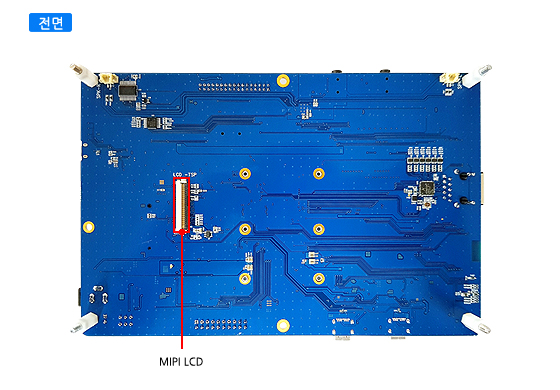

(전면)
54222
MV8M-LCD
(측면)

Camera Module


Power Supply




USB Cable

Box
