Rockchip RK3399 Hexa Core CPU (Cortex-A72 Dual Core / Cortex-A53 Quad Core)

3399_281x281






MV3399-LCD는 Rockchip RK3399 ARM 64Bit Cortex-A72 Dual Core / Cortex-A53 Quad Core 적용된 헥사코어 프로세스이다. 고성능 프로세서로 ARM 프로세서가 할 수 있는 다양한 기능을 가지고 있다. 기본적으로 MIPI-DSI(LCD), MIPI-CSI (Camera) HDMI 1.4 / 2.0 eDP 기능을 가지고 있으며, 저장매체로는 LPDDR3 4GB 및 eMMC 5.1 탑재되어 있다. 또한 Giga Bit Ethernet, PCIe, USB 3.0 등 다양한 구성을 가지고 있다. 코덱 Video Decoder에 MPEG-1, MPEG-2, MPEG-4, H.263, H.264, H.265, VC-1, VP9, VP8, MVC 및 H.265/HEVC, Main/Main10 profile @ level 5.1 High-tier; up to 4Kx2K @ 60fps 지원되며, Video Encoder 부분은 H.264 UP to HP@level4.1, MVC / VP8 지원된다. OS는 최신 Android 10, Linux Kernel 4.14.113 소프트웨어(드라이버 소스) 와 하드웨어 (회로도) 제공된다.








 MV3399-LCD ( 엑시노스 3399 옥타코어 ) 제품 특징

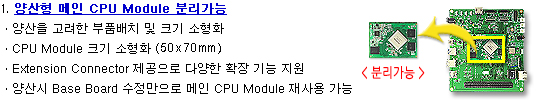

※ 제안배경 : 개발자는 필요한 응용 부분만 Base 보드에 구성 및 제작하고 메인 CPU 모듈 부분은
       그대로 사용 장착하여 다양한 제품군을 단시간에 테스트 및 양산 가능


자세히보기

2. RK3399 특징 및 장점

3399logo

ㆍHDMI 1.4/2.0 지원
ㆍUSB 3.0 지원
ㆍMIPI DSI (LCD) / MIPI CSI (Camera)지원
ㆍeDP 지원
ㆍPCIe 지원
ㆍH.264, H.265 지원


3. 구글 안드로이드 OS 포팅

androidlogo

Android Version 10, Kernel 4.x
Linux Kernel 4.x

Android Version 10, Kernel 4.x기반의 지원리스트
  -이클립스 개발환경 USB 기반 ADB 지원
  -ADB(Android Debug Bridge) 환경지원
  -MIPI CSI Camera, 동영상, MP3, Headset / Speaker, LCD, Touch, Button 지원
  -USB 2.0, SD/MMC, WiFi Direct, Bluetooth 5.0, 지원

ㆍLinux Kernel 4.x기반의 지원리스트
  -USB 3.0, SD/MMC 지원
  - Ethernet 지원
  -Speaker, USB Mouse, USB Keyboard 지원

4. Rockchip RK3399 Hexa Core CPU (Cortex-A72 Dual Core / Cortex-A53 Quad Core)탑재
ㆍVideo Decoder: MPEG-1, MPEG-2, MPEG-4, H.263, H.264, H.265, VC-1, VP9, VP8, MVC H.265/HEVC, Main/Main10 profile @ level 5.1 High-tier; up to 4Kx2K @ 60fps
ㆍVideo Encoder : H.264 UP to HP@level4.1, MVC / VP8

5. 고성능 USB HOST / Device 3.0 지원
ㆍUSB Host / Device 3.0

6. 제품 양산에 대비한 고성능, 최신 eMMC 5.1 메모리 소자 탑재
ㆍ양산을 고려한 양산용 부품/소자 사용 및 설계 제작
ㆍLPDDR3 4GB 탑재
ㆍNAND Flash에 비해 매우 적은 비용으로 높은 용량이 가능한 eMMC 5.1 탑재


7. eBook / 다양한 플랫폼 5.44" MIPI LCD
ㆍ전자지도 및 동영상 재생에 최고로 적합한 5.44"LCD적용
ㆍMIPI DSI 로 구현 / 1080X1920 해상도


8. Wi-Fi / Bluetooth 탑재
ㆍ무선 통신에 필수 적인 Wi-Fi 모듈, Bluetooth 5.0 기능 구현

9. 안드로이드 필수 센서 탑재
ㆍG Sensor / Gyroscope


10. 최적의 개발 환경 구축을 위한 초고속 USB 3.0 구현
ㆍ고속 USB 3.0 Device Interface 구현
ㆍ대용량 Linux, Android BSP 이미지의 초고속 다운로딩 가능으로 최적의 개발 환경 구축 가능

11. 다양한 Boot Mode
ㆍeMMC Boot Mode


12. 양산형 모바일 단말기를 위한 모바일 전용 배터리 탑재 및 충전 회로 구현
ㆍ단순 레퍼런스나 교육용키트에서 사용한 어댑터 방식에서 벗어나 실제 양산형
 포러블 단말기에서 반드시 필요한 전용 배터리 및 보조 배터리 탑재
ㆍ양산형 포러블 단말기에 적용 가능한 배터리 충전 회로 및 소프트웨어 구현

13. 다양한 Interface 제공
ㆍSPI, I2C ,I2S, ADC, UART, Keys, PWM, GPIO, 별도 헤더 제공
ㆍMIPI-CSI(Camera) , MIPI-DSI(LCD)

 MV3399-LCD 기반의 다양한 응용 분야
