Freescale iMX6Q보드 / Cortex-A9쿼드코어 (1GHz)

6q_281x281




본 개발보드는 Freescale iMX6Q Cortex-A9 Quad (1GHz) 32Bit 기반으로 제작했다. IMX6Q는 다양한 펑션을 활용할 수 있는 Connectivity와 Media Interface 제공한다. Connectivity에는 시스템의 기본이 되는 MMC 4.4/SD 3.0, USB 2.0 OTG (Up to 480 Mbps), USB 2.0 (480 Mbps) HOST 지원된다. 또한 대용량 저장매체인 SATA II 와 UART x5 및 고성능 인터페이스인 PCI Express 및 Gigabit Ethernet Controller 지원한다. Media Interface에는 HDMI 1.4 및 LVDS, MIPI DSI 2-lanes 1Gbps 지원하며, Camera Paralle, MIPI CSI-2 4-lan 지원한다. OS는 안드로이드와 임베디드 리눅스 지원한다. 사용자는 iMX6Q가 제공되는 Connectivity 및 Media Interface 기반으로 다양한 테스트를 할 수 있다.








 MV6Q-LCD ( iMX6Q ) 제품 특징

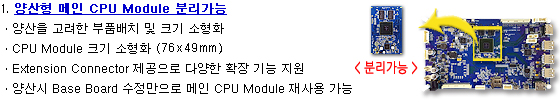

※ 제안배경 : 개발자는 필요한 응용 부분만 Base 보드에 구성 및 제작하고 메인 CPU 모듈 부분은
       그대로 사용 장착하여 다양한 제품군을 단시간에 테스트 및 양산 가능

자세히보기

2. OS 포팅



ㆍ Android 8.0(Oreo), Kernel 4.9.17
ㆍ Linux : Kernel 4.9.11
ㆍ Rootfs : Yocto BSP 4.1.15 (optional : Ubuntu 16.04 LXDE)

ㆍ Camera, 동영상, MP3, Headset / Speaker, LCD, Touch, Button
ㆍ Ethernet, SD/MMC 지원


3. Freescale Cortex A9 Quad Core 기반의 iMX6Q (1GHz) 탑재
ㆍCAN, SATA 3Gbps 지원
ㆍGigabit Ethernet Controller 내장
ㆍPCI Express port (PCIe) v2.0 one lane 내장
ㆍPCI Express (Gen 2.0) dual mode complex 내장
ㆍ-20°C ~ 105°C (TJ) (Operating Temperature)

4. 제품 양산에 대비한 고성능, 저비용 메모리 소자 탑재
ㆍ양산을 고려한 양산용 부품/소자 사용 및 설계 제작
ㆍDDR3 1GB 탑재
ㆍNOR Flash에 비해 매우 적은 비용으로 높은 용량이 가능한 eMMc (8GB) 탑재

5. eBook / 고급형 네비게이션 개발을 위한 10" Wide TFT-LCD
ㆍ전자지도 및 동영상 재생에 최고로 적합한 10"LCD적용
ㆍ10" Wide LVDS 탑재 / 1024X600 해상도

6. Wi-Fi Module 구현
ㆍ무선 통신에 필수 적인 Wi-Fi 모듈 장착



7. UART x5 / CAN 통신 내장
ㆍUART x 5 5.0 Mbps 속도 지원
ㆍCAN 2 Port Controller 1Mbsp 속도 지원


8. 최적의 개발 환경 구축을 위한 초고속 USB 2.0 구현
ㆍ최대 480Mbps 속도 기반의 USB 2.0 Device Interface 구현
ㆍ대용량 Linux, Android BSP 이미지의 초고속 다운로딩 가능으로 최적의
  개발 환경 구축 가능
ㆍUSB Host 2.0
ㆍUSB OTG 2.0

9. 다양한 Boot Mode 지원
ㆍNAND Boot Mode
ㆍeMMc Boot Mode

10. 양산형 모바일 단말기를 위한 모바일 전용 배터리 탑재 및 충전 회로 구현
ㆍ단순 레퍼런스나 교육용키트에서 사용한 어댑터 방식에서 벗어나 실제 양산형
  모바일 단말기에서 반드시 필요한 전용 배터리 및 보조 배터리 탑재
ㆍ양산형 포러블 단말기에 적용 가능한 배터리 충전 회로 및 소프트웨어 구현

11. 다양한 H/W Interface 제공
ㆍSPI, I2C, I2S, UART, GPIO 별도 헤더 제공
ㆍMIPI - CSI(Camera), MIPI - DSI(LCD)

※ 개발툴 환경



 MV6Q-LCD 기반의 다양한 응용 분야
