삼성 Exynos5260 Hexa Core CPU (Cortex-A15 1.7GHz Dual Core / A7 1.3GHz Quad Core)

5620_281x281


MV5260-LCD는 삼성 Exynos 5260 Hexa Core ( Cortex A15 1.7GHz Dual / A7 1.3GHz Quad ) 기반으로 제작했다. Cortex-A15 / A7 Hexa Core인 본 Processor는 32Bit RISC 이며, CPU 내부에 1080p 60fps 성능의 Multi Format Codec (Decoding 과 Encoding 가능한 MPEG-4 / H.263 / H.264 / VP8 그리고 Decoding 전용인 MPEG-2 / VC1) 내장되어있다. 또한 멀티미디어의 기본인 2D와 3D Graphics, 디스플레이 출력인 HDMI 1.4 와 고해상도 WQXGA 2560 x 1600 지원한다.
다양한 임베디드의 인터페이스 구현을 위한 대용량 LPDDR3(2GB), 최신 eMMC 5.0 그리고 대용량 전송의 필수 조건인 USB 3.0 지원하므로 고성능 Processor 구현이 용의하다.
main






 MV5260-LCD ( 엑시노스 5 헥사 코어 ) 제품 특징

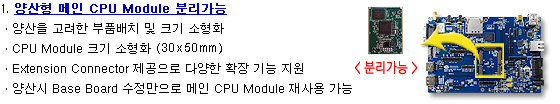

※ 제안배경 : 개발자는 필요한 응용 부분만 Base 보드에 구성 및 제작하고 메인 CPU 모듈 부분은
       그대로 사용 장착하여 다양한 제품군을 단시간에 테스트 및 양산 가능

자세히보기

2. Exynos5260 특징 및 장점

ㆍeMMC 5.0 지원 / USB 3.0 지원
ㆍWQXGA 2560 X 1600 DP PORT 지원
ㆍJTAG Emulator 없이 USB 부팅 지원
ㆍbig/LITTLE 모든 코어 제어에 의한 저전력 지원 및 발열문제 완화
ㆍ외부 카메라 Interface 지원 및 또한 AP 내부 ISP 지원 되는 Camera 모듈 수급 가능

3. 구글 안드로이드 OS 포팅



Android Version 4.4.x(Kitkat), Kernel 3.4.39
debian Linux 7.5(wheezy), Kernel 3.4.39

ㆍAndroid Version 4.4.x(Kitkat), Kernel 3.4.39기반의 지원리스트
 -이클립스 개발환경 USB 기반 ADB 지원
 -ADB(Android Debug Bridge) 환경지원
 -MIPI CSI Camera, 동영상, MP3, Headset / Speaker, LCD, Touch, Button 지원
 -Ethernet, USB 3.0, SD/MMC, WiFi 지원

ㆍdebian Linux 7.5 (wheezy), Kernel 3.4.39기반의 지원리스트
 -USB3.0, SD/MMC 지원
 -Ethernet 지원
 -Speaker, USB Mouse, USB Keyboard 지원



4. 삼성 Exynos5260 Hexa Core ( Cortex A15 1.7GHz Dual / A7 1.3GHz Quad ) 탑재
ㆍMCU에 내장된 Multi Format Codec (MPEG4/MPEG2/H.264/H.263/VC1)
ㆍWQXGA (2560 x 1600) DP포트 지원
ㆍ출력단자 HDMI 1.4a 1080P (1920X1080)
ㆍ2D / 3D Graphics OpenGL ES 1.1, 2.3, 3.0 / OpenCL 1.1 full Profile / OpenVG 1.0.1 / EGL 1.4

5. 차별화된 고성능 USB HOST / DEVICE 3.0 지원
ㆍUSB Host / Device 3.0 Super-speed (5 Gbps)

6. 제품 양산에 대비한 고성능, 최신 eMMC 5.0 메모리 소자 탑재
ㆍ양산을 고려한 양산용 부품/소자 사용 및 설계 제작
ㆍLPDDR3 2GB (800MHz) 탑재
ㆍNAND Flash에 비해 매우 적은 비용으로 높은 용량이 가능한 eMMC 5.0 탑재

7. eBook / 고급형 네비게이션 개발을 위한 7" Wide TFT-LCD
ㆍ전자지도 및 동영상 재생에 최고로 적합한 7"LCD적용
ㆍMIPI to LVDS 로 구현 / 1024X600 해상도

8. Wi-Fi / GPS 탑재
ㆍ무선 통신에 필수 적인 Wi-Fi 모듈 장착



9. 안드로이드 필수 센서 탑재
Magnetic Sensor : AK8975, Gyro & Accelermeter : MPU6500

10. 최적의 개발 환경 구축을 위한 초고속 USB 2.0 구현
ㆍ최대 480Mbps 속도 기반의 USB 2.0 Device Interface 구현
ㆍ대용량 Linux, Android BSP 이미지의 초고속 다운로딩 가능으로 최적의
  개발 환경 구축 가능
ㆍUSB Host / Device 3.0
ㆍUSB Host 2.0
ㆍUSB OTG 2.0

11. 다양한 Boot Mode 지원
ㆍSD Boot Mode
ㆍeMMc Boot Mode

12. 양산형 모바일 단말기를 위한 모바일 전용 배터리 탑재 및 충전 회로 구현
ㆍ단순 레퍼런스나 교육용키트에서 사용한 어댑터 방식에서 벗어나 실제 양산형
  포러블 단말기에서 반드시 필요한 전용 배터리 및 보조 배터리 탑재
ㆍ양산형 포러블 단말기에 적용 가능한 배터리 충전 회로 및 소프트웨어 구현

13. 다양한 Interface 제공
ㆍSPI, I2C ,I2S, ADC, UART, Keys, HSIC, PWM, GPIO, 별도 헤더 제공
ㆍMIPI - CSI(Camera) , MIPI-DSI(LCD)

※ 개발툴 환경



 MV5260-LCD 기반의 다양한 응용 분야
