Freescale iMX6Q보드 / Cortex-A9쿼드코어 (1GHz)

6q_281x281




본 개발보드는 Freescale iMX6Q Cortex-A9 Quad (1GHz) 32Bit 기반으로 제작했다. IMX6Q는 다양한 펑션을 활용할 수 있는 Connectivity와 Media Interface 제공한다. Connectivity에는 시스템의 기본이 되는 MMC 4.4/SD 3.0, USB 2.0 OTG (Up to 480 Mbps), USB 2.0 (480 Mbps) HOST 지원된다. 또한 대용량 저장매체인 SATA II 와 UART x5 및 고성능 인터페이스인 PCI Express 및 Gigabit Ethernet Controller 지원한다. Media Interface에는 HDMI 1.4 및 LVDS, MIPI DSI 2-lanes 1Gbps 지원하며, Camera Paralle, MIPI CSI-2 4-lan 지원한다. OS는 안드로이드와 임베디드 리눅스 지원한다. 사용자는 iMX6Q가 제공되는 Connectivity 및 Media Interface 기반으로 다양한 테스트를 할 수 있다.

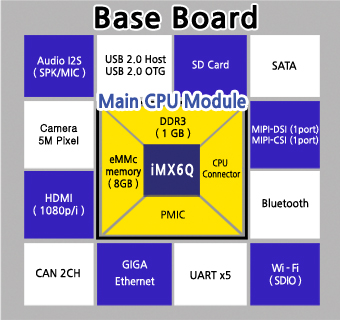

 MV6Q-LCD (iMX6Q) 시스템 구성도

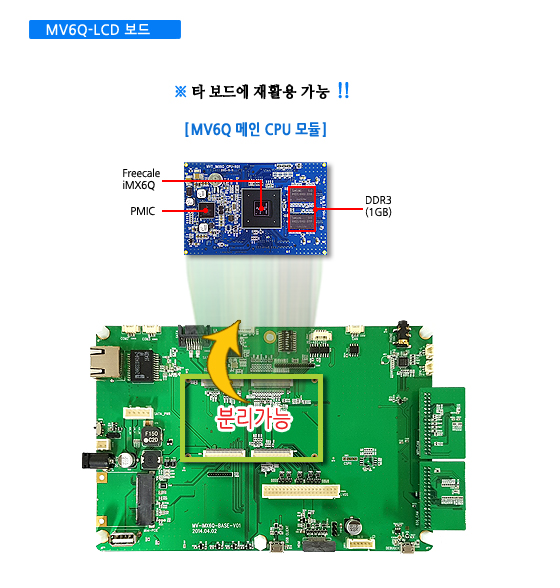

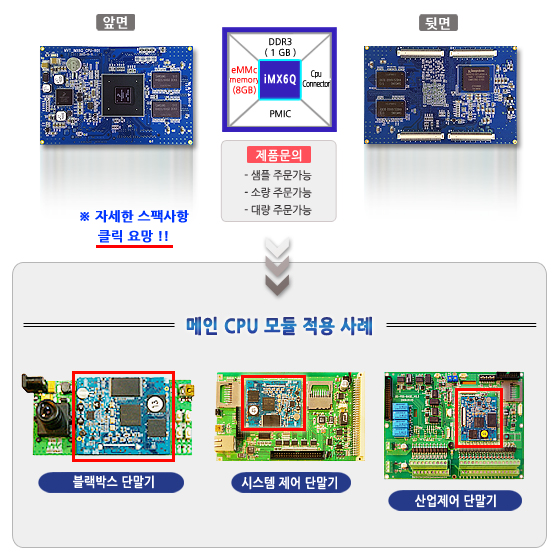

 MV6Q-LCD (iMX6Q) 메인 CPU 모듈

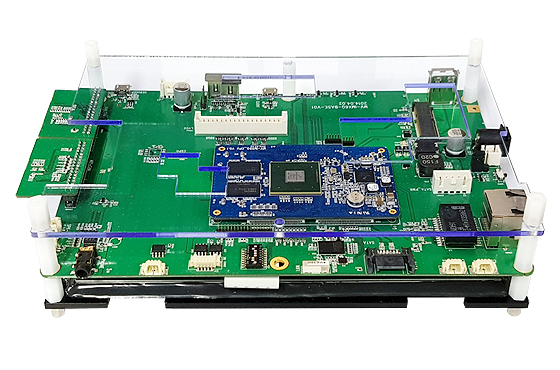

 MV6Q-LCD 보드 시스템 구성

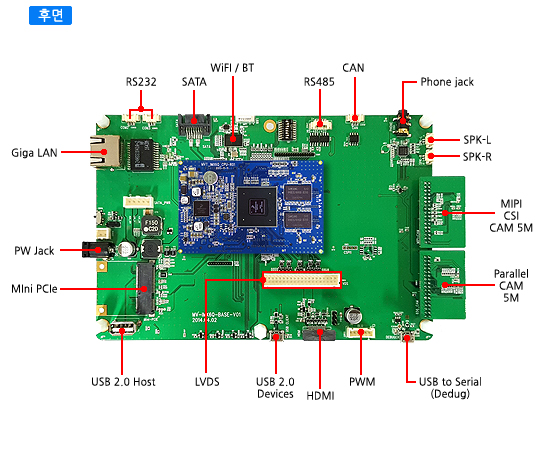

 MV6Q-LCD 보드 주요 구성 및 주변 장치들

<주요구성>
ㆍUSB HOST 2.0 / USB OTG 2.0 Device (최대 480 Mbps)
ㆍDDR3 (1GB) / eMMc (8 GB)
ㆍUART x5, CAN 2CH
ㆍLinux : Kernel 4.9.11
ㆍRootfs : Rootfs : Yocto BSP 4.1.15 (optional : Ubuntu 16.04 LXDE)

<주요장치>


HDMI
ㆍHDMI 1.4

Camera
ㆍ5M Pixel
ㆍ적용분야: Phone, PDA



Wi-Fi

ㆍ802.11 b/g/n




SATA
ㆍSATAII 3.0 Gbps

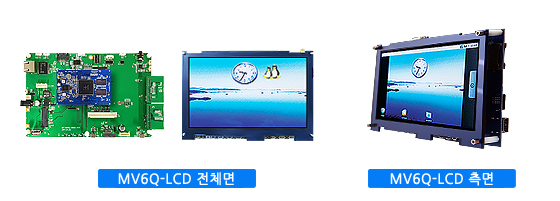

 Package List (MV6Q-LCD )

MV6Q-LCD

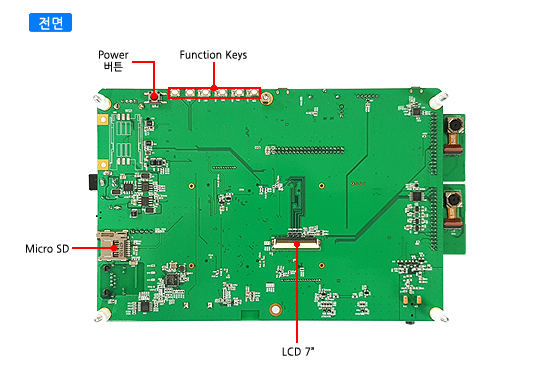

(전면)
MV6Q-LCD
(측면)
Power Supply
USB Cable

Serial Cable
MV6Q-LCD CD
Box
