NXP iMX8m Mini보드 / Cortex-A53쿼드코어 (1.8 GHz) / Cortex-M4 400MHz

8m_281x281




본 개발보드는 NXP iMX8m Mini Cortex-A53 Quad (1.8GHz) 64Bit / Cortex-M4 400MHz 기반으로 제작했다. IMX8m Mini는 중/저가형 AP로써 ARM CPU가 가지고 있는 고성능 기능을 제공한다. 저장매체는 LPDDR4, eMMC 5.1 물리적 기능을 가지고 있다. Multimedia 기능에는 3D/2D 가속기와 1080p60 H.265 코덱 기능, 4-lane MIPI-CSI 및 4-lane MIPI-DSI 인터페이스 제공한다. Connectivity 옵션에는 기가 Ethernet, I2S/SAI, USB 2.0, PCIe 2.0, UART, I2C, ECSPI 등이 제공된다. OS는 Android 9.0 과 임베디드 리눅스를 지원한다. 사용자는 iMX8m Mini가 제공되는 Media Interface 및 Connectivity 기반으로 다양한 테스트를 할 수 있다.








 MV8M-LCD ( NXP i.MX8m Mini 쿼드코어 ) 제품 특징

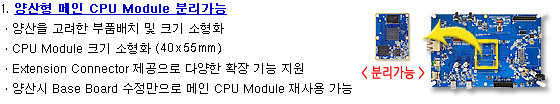

※ 제안배경 : 개발자는 필요한 응용 부분만 Base 보드에 구성 및 제작하고 메인 CPU 모듈 부분은
       그대로 사용 장착하여 다양한 제품군을 단시간에 테스트 및 양산 가능


자세히보기

2. i.MX8m Mini 특징 및 장점

ㆍ1080p60 H264, H.265 지원
ㆍ4-lane MIPI-CSI / 4-lane MIPI-DSI 지원
ㆍPCIe 2.0 지원
ㆍGigabit Ethernet 지원
ㆍ2.0 USB OTG 2포트 지원


3. 구글 안드로이드 OS 포팅



Android Version 9.0(Pie), Kernel 4.x
Linux Kernel 4.x

ㆍAndroid Version 8.0(Oreo), Kernel 4.x 기반의 지원리스트
  -이클립스 개발환경 USB 기반 ADB 지원
  -ADB(Android Debug Bridge) 환경지원
  -MIPI CSI Camera, 동영상, MP3, Headset / Speaker, LCD, Touch, Button 지원
  -USB 2.0, SD/MMC, WiFi, Bluetooth 지원

ㆍLinux Kernel 4.x 기반의 지원리스트
  -USB 2.0, SD/MMC 지원
  -GIGA Ethernet 지원 (USB Type-C)
  -Speaker, USB Mouse, USB Keyboard 지원

4. NXP i.MX8m Mini Quad Core(Cortex-A53 1.8 GHz / Cortex-M4 400 MHz) 탑재
ㆍLPDDR4, eMMC 5.1
ㆍ1080p60 H265, VP9 decoder, 1080p60 H.264, VP8 encoder, 1080p60 H264, VP8 decoder
ㆍ3D Graphics: GC NanoUltra / 2D Graphics: GC320

5. 고성능 USB 2.0 OTG 서비스 제공
ㆍUSB 2.0 OTG controllers with integrated PHY EA2

6. 제품 양산에 대비한 고성능, 최신 eMMC 5.1 메모리 소자 탑재
ㆍ양산을 고려한 양산용 부품/소자 사용 및 설계 제작
ㆍLPDDR4 2GB 탑재
ㆍNAND Flash에 비해 매우 적은 비용으로 많은 저장 공간 및 고성능 가능한 eMMC 5.1 탑재

7. eBook / 다양한 플렛폼 5" MIPI LCD
ㆍ전자지도 및 동영상 재생에 최고로 적합한 5"LCD적용
ㆍMIPI DSI 로 구현 / 1080X1920 해상도

8. Wi-Fi / Bluetooth / NFC / A-GPS 탑재
ㆍ무선 통신에 필수 적인 Wi-Fi 모듈, GPS 및 Bluetooth 기능 구현

9. 안드로이드 필수 센서 탑재
ㆍGyro & Accelerometer

10. 최적의 개발 환경 구축을 위한 초고속 USB 2.0 구현
ㆍ최대 480Mbps 속도 기반의 USB 2.0 Device Interface 구현
ㆍ대용량 Linux, Android BSP 이미지의 초고속 다운로딩 가능으로 최적의 개발 환경 구축 가능

11. 다양한 Boot Mode
ㆍSD Boot Mode
ㆍeMMC Boot Mode

12. 양산형 모바일 단말기를 위한 모바일 전용 배터리 탑재 및 충전 회로 구현
ㆍ단순 레퍼런스나 교육용키트에서 사용한 어댑터 방식에서 벗어나 실제 양산형
 포러블 단말기에서 반드시 필요한 전용 배터리 및 보조 배터리 탑재
ㆍ양산형 포러블 단말기에 적용 가능한 배터리 충전 회로 및 소프트웨어 구현

13. 다양한 Interface 제공
ㆍSPI, I2C, I2S, ADC, UART, Keys, PWM, GPIO, 별도 헤더 제공

 MV8M-LCD 기반의 다양한 응용 분야
