삼성 Exynos5422 Octa Core CPU (Cortex-A15 2.1GHz Quad Core / A7 1.5GHz Quad Core)

5422_281x281

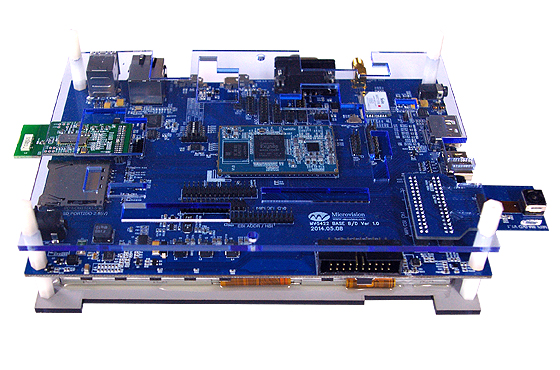

MV5422-LCD는 삼성 Exynos 5422 Octa Core ( Cortex A15 2.1GHz Quad / A7 1.5GHz Quad ) 기반으로 제작했다. Cortex-A15/A7 Octa Core의 고성능 프로세서인 MV5422 보드는 CPU 내부에 Multi Format Codec 내장되어있어 MPEG2, MPEG4, H.264/H.263, VC1등 다양한 코덱 사용 할 수 있다. 또한 기존에 ARM 프로세서가 갖지 못한 USB 3.0 와  고성능 eMMC 5.0 인터페이스 지원하므로 차별화된 성능을 볼 수 있다.
Octa Core 프로세서가 동작하기 위한 LPDDR3(2GB)와 대용량 eMMc 메모리 지원하므로 다양한 매체로 활용 할 수 있다. 영상출력 쪽으로는 1080P 기반의HDMI 1.4a 그리고 WQXGA 2560 x 1600 (eDP) 기반의 고해상도 디스플레이 인터페이스와 입체적 영상을 위한 2D/3D 그래픽 가속기 지원 하므로 고성능 단말기, DID, Tablet PC, 산업용 시스템제어, 게임기 등 다양한 분야에 적용 할 수 있다.

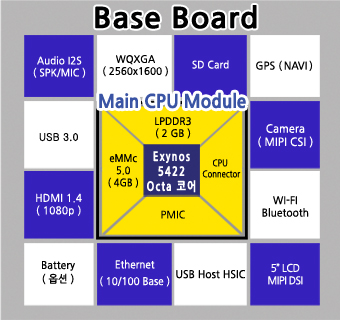

 MV5422-LCD (엑시노스 5422 옥타코어) 시스템 구성도

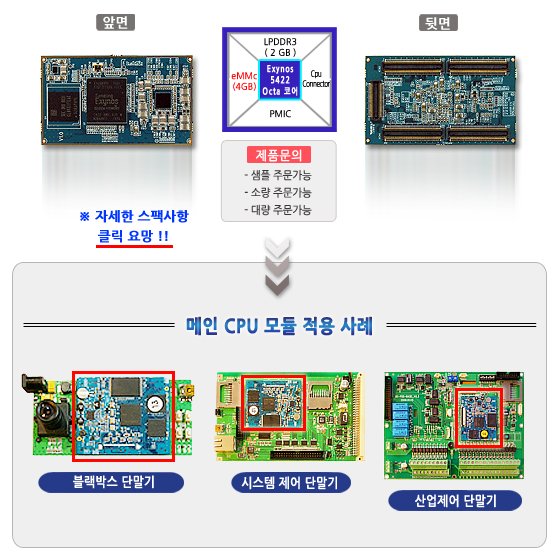

 MV5422-LCD (엑시노스 5422 옥타코어) 메인 CPU 모듈

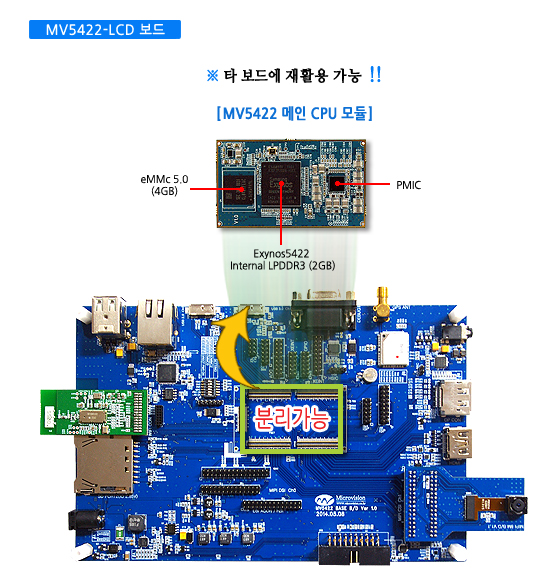

 MV5422-LCD 보드 시스템 구성

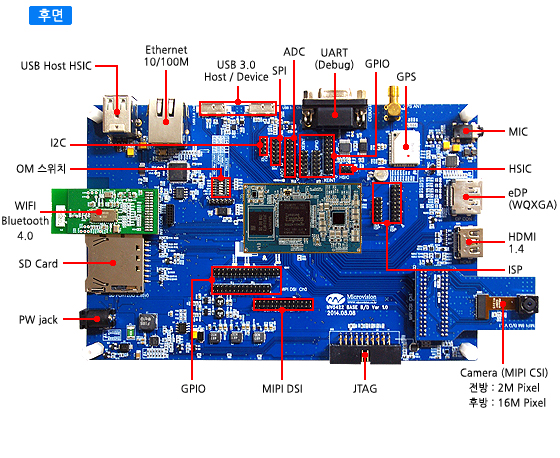

 MV5422-LCD 보드 주요 구성 및 주변 장치들

<주요구성>
ㆍUSB 3.0 / USB 2.0 Host, Device (1.5 / 12 / 480Mbps)
ㆍLPDDR3 (2 GB) / eMMc (4 GB)
ㆍ2D/3D Graphics
ㆍAndroid 4.4 / debian 7.5


<주요장치>


GPS(NAVI.)
ㆍ마이크로 어드벤텍 모듈
ㆍMAT-1316 적용
ㆍARM7 TDMI 내장
ㆍ적용분야: 네비게이션

Camera(MIPI CSI)
ㆍ전방 : 2M Pixel
ㆍ후방 : 16M Pixel
ㆍ적용분야: Phone, PDA

DP Port
ㆍWQXGA
 (MAX 2560 x 1600)


Wi-Fi / Bluetooth4.0
ㆍWM-BN-BM-04
ㆍ802.11 b/g/n SDIO Module




Battery(별도구매)
ㆍ모바일 단말기 전용 배터리
ㆍ다양한 종류의 1300mAH 용량
ㆍ재충전 적용 가능
ㆍ적용분야: 모바일 전분야

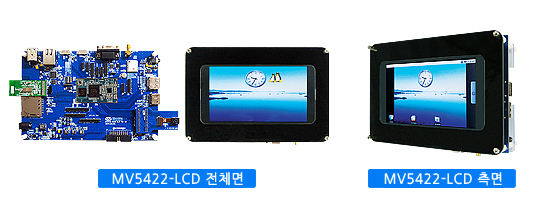

 Package List (MV5422-LCD )

54222
MV5422-LCD

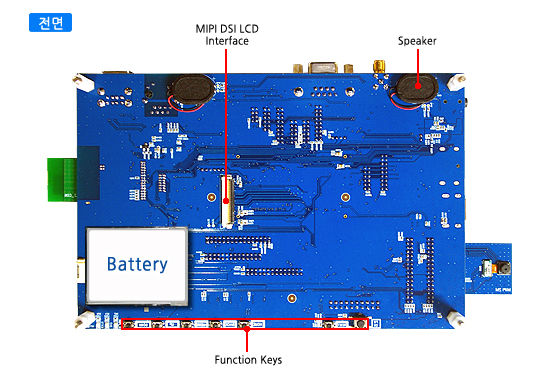

(전면)
MV5422-LCD
(측면)
Power Supply
USB Cable
Serial Cable
MV5422-LCD CD
GPS 수신기
Header Type Cmera
SDIO Type WIFI / Blue tooth 4.0
Box
