삼성 Exynos5260 Hexa Core CPU (Cortex-A15 1.7GHz Dual Core / A7 1.3GHz Quad Core)

5620_281x281


MV5260-LCD는 삼성 Exynos 5260 Hexa Core ( Cortex A15 1.7GHz Dual / A7 1.3GHz Quad ) 기반으로 제작했다. Cortex-A15 / A7 Hexa Core인 본 Processor는 32Bit RISC 이며, CPU 내부에 1080p 60fps 성능의 Multi Format Codec (Decoding 과 Encoding 가능한 MPEG-4 / H.263 / H.264 / VP8 그리고 Decoding 전용인 MPEG-2 / VC1) 내장되어있다. 또한 멀티미디어의 기본인 2D와 3D Graphics, 디스플레이 출력인 HDMI 1.4 와 고해상도 WQXGA 2560 x 1600 지원한다.
다양한 임베디드의 인터페이스 구현을 위한 대용량 LPDDR3(2GB), 최신 eMMC 5.0 그리고 대용량 전송의 필수 조건인 USB 3.0 지원하므로 고성능 Processor 구현이 용의하다.
main








 MV5260-LCD 보드 Hardware SPEC

ITEM
SPEC&PART
DESCRIPTION
CPU Exynos 5260 Exynos 5260 (Cortex-A15 1.7GHz Dual / Cortex-A7 1.3GHz Quad)
[Cortex-A15 Dual core.
32KB/32KB I/D cache / 1MB L2 cache X2]
[Cortex-A7 Quad core.
32KB/32KB I/D cache / 512KB L2 cache X4]
RAM LPDDR3 Internal 2GByte (800MHz)
NAND Flash EMMC eMMc 5.0 / 4GB

CAMERA
(MIPI CSI)

2Port

전방 : 2M Pixel / 후방 : 8M Pixel
4 Lane CH1: Camera 구동 Interface Header 적용
2 Lane CH2: Camera 구동 Interface Header 적용

Audio Codec WM8960 Stereo 400mW 출력 스피커 , MIC IN, Headset
Graphic 2D/3D 2D/3D Graphic Controller 지원
USB 3.0/2.0 USB 3.0 , USB 2.0 Device(OTG)
/ USB Host HSIC
HDMI 1Port 1.4a HDMI Standard 19Pins Connector (1080p)
LCD (MIPI) 7"WSVGA LCD 1024x600 MIPI to LVDS, 7"WSVGA LCD 1024x600
( 멀티 터치 정전식 방식 )
MIPI 1Port 4 Lane CH1: LCD 구동 Interface 로 적용
지원 해상도 : MAX 1920 x 1200 WUXGA
eDisplay Port eDP 1Port DP Standard Connector 적용 , MAX 2560 x 1600 WQXGA
( 컨넥터 처리 )
Touch Screen Capacitive
Multi Touch
10 Point Multi Touch Screen Panel 적용
Ethernet SMSC9220 10/100Beas-T 지원 , Link/ACT LED
SD Slot 1Ports SD Slot 1Ports
PMIC S2MPA01 S2MPA01 (Buck 10 개 /LDO 26 개 )

WI-FI,

Bluetooth

SDIO Type WI-FI 802.11b/g.n, WPA/WPA2 지원 ( 테스트 모듈 ) / Bluetooth 2.0
GPS 1Port MAT-1316 적용 , ARM7 TDMI 내장
Battery
( 별도구매 )
5000mAH Battery 5000mAH/3.7V 장착 가능
Charger BQ24167 AC & Battery Switching 기능
UART 4Ports DSUB 1Port, Extension Connector 2Ports, GPS 1Port
Sensor Sensor Magnetic Sensor : AK8975, Gyro
& Accelermeter : MPU6050
기타 Ports I2C, PWM, SPI, ADC, UART, Keys

 MV5260-LCD 보드 Software SPEC
OS Android 4.4, debian 7.5 (Linux Kernel3.4.39)
Bootloader H/W 초기화 (UART) (115200)
Image Download USB 2.0 (Device)
Flash eMMc 5.0 (4GB)
Driver

MIPI to LVDS LCD 7"/Multi Touch 10Point (Android 지원) (1024x600)
USB 3.0 / USB 2.0 OTG
USB Device 2.0
- Debug UART
- GPS
- HDMI 1.4a (Android만 지원 )
- Audio Codec (SPK / MIC / Headset)
- I2C / SPI / Magnetic Sensor, Accelermeter
- WiFi (SDIO Type)(Android 만 지원)

- Bluetooth 2.0 (Jelly Bean 만 지원)
- SDHC2.0 메모리 카드
MIPI Camera (Interface Header Type)(Android만 지원)
Ethernet 10/100Beas-T Device Driver
PWM지원 (LCD 밝기 조절 )
PMU지원

Application Camera APP 샘플 제공 (Android 지원)
 MV5260-LCD S/W BSP 지원 내용

1. Schematic(PDF, DSN), 부품 Data Sheet
2. User 가이드 (Android), 한글 매뉴얼 제공
3. Device Driver 소스 제공
4. BSP(Android,) 소스 , Binary Images 제공 (아래사항 참조 )
ㆍ Android O/S 포 팅 : LCD, Multi Touch 지원
ㆍ Android Version 4.4, Kernel 3.4.39 O/S 포팅
ㆍ Android Version 4.4, Kernel 3.4.39 기반의 Ethernet 10/100M 지원
ㆍ Android Version 4.4, Kernel 3.4.39 기반의 SDIO Type MIPI Camera 지원
ㆍ Android Version 4.4, Kernel 3.4.39 기반의 HDMI 1.4 지원
ㆍ Android Version 4.4, Kernel 3.4.39 기반의 USB 3.0 지원
ㆍ Android Version 4.4, Kernel 3.4.39 기반의 USB 2.0 Device 지원
ㆍ Android Version 4.4, Kernel 3.4.39 기반의 Header Type Wi-Fi 지원

ㆍ Android Version 4.4, Kernel 3.4.39 기반의 동영상 지원
ㆍ Android Version 4.4, Kernel 3.4.39 기반의 SD/MMC 지원
ㆍ Android Version 4.4, Kernel 3.4.39 기반의 MIPI TO TFT LCD 7" Driver 지원
ㆍ Android Version 4.4, Kernel 3.4.39 기반의 MIPI TO TFT LCD 7" Multi Touch Driver 지원
ㆍ Android Version 4.4, Kernel 3.4.39 기반의 Audio Codec(SPK,MIC,Headset)지원
ㆍ Android Version 4.4, Kernel 3.4.39 기반의 그래픽 로테이션 기능 지원
ㆍ Android Version 4.4, Kernel 3.4.39 기반의 GPS 안드로이드 적용
ㆍ Board에 지원되는 영상장치 : HDMI
ㆍ debian 7.5 Linux (Kernel 3.4.39) 기반의 Boot Loader Binary Image
ㆍ debian 7.5 Linux (Kernel 3.4.39) 기반의 Boot Loader Source
ㆍ debian 7.5 Linux (Kernel 3.4.39) 기반의 Version Binary Image
ㆍ debian 7.5 Linux (Kernel 3.4.39) 기반의 Binary Image
ㆍ debian 7.5 Linux (Kernel 3.4.39) 기반의 MIPI TO TFT LCD 7" Driver 지원
ㆍ debian 7.5 Linux (Kernel 3.4.39) 기반의 USB 3.0/2.0 Driver 지원
ㆍ debian 7.5 Linux (Kernel 3.4.39) 기반의 SD/MMC Driver 지원


 Exynos5260 멀티미디어 코덱 제공 범위


1. StageFright 기반 다양한 코덱 및 파서 데모 버전 제공 (상용화 버전 옵션)
2. CTS 및 CMCC 테스트 통과를 위한 스트리밍 솔루션 제공 (상용화 버전 옵션)
3. HEVC(H.265) Decoder 데모 버전 제공 – upto 1080p (상용화 버전 옵션)
4. 동영상 멀티 재생 데모 APK 제공

<MV5260-LCD 멀티미디어 솔루션>
- StageFright기반 다양한 Codec 및 Parser 데모 버전 제공
- 표준 Google API 호환
- 동영상 재생 시 CPU 점유율 최소화 및 배터리 수명 연장 효과 극대화




<MV5260-LCD 스트리밍 솔루션>
- CTS 및 CMCC test 완벽 지원
- RTP/RTSP 최적화
- HTTP Download and Play, Progressive Download 지원
- HLS 지원

중국 사이트 완벽 지원
www.iqiyi.com www.youku.com tv.sohu.com
www.tudou.com www.pptv.com www.56.com
v.qq.com m.ku6.com m.3gtv.com
www.pps.tv www.people.com.cn movie.douban.com
video.baidu.com www.pchome.net www.chinabyte.com
www.kankan.com video.sina.com etc


<MV5260-LCD HEVC(H.265) Decoder 솔루션>

- HEVC(H.265) 1080p 4Mbps 재생 지원
- 세계 정상급 성능 및 시장 검증 솔루션

<MV5260-LCD 멀티 비디오 재생 데모 APK>
- 3개의 1080p 영상 동시 재생
- 6개의 720p 영상 동시 재생


1. Video Codecs

Codecs
Specification
Video MPEG-2

ISO/IEC 13818-2 main profile Decoder OMX Component

- 1080P@30fps 40Mbps (MFC User manual)
MPEG-4 SP/ASP

ISO/IEC 14496-2 simple/advanced simple profile Decoder OMX Component

- D1@30fps 8Mbps (MFC User manual)
H.263

ITU-T Rec. H.263 Decoder OMX Component

- D1@30fps 8Mbps (MFC User manual)
H.264 BP, MP, HP

ISO/IEC 14496-10 AVC, ITU-T Rec. H.264 baseline profile, main profile, high profile

(Under Level 4)Decoder OMX Component

- 1080P@30fps 20Mbps (MFC User manual)
VC-1 / WMV9

SMPTE 421M VC-1 Advanced Profile Decoder OMX Component

- 1080p@30fps 45Mbps (MFC User manual)
XVID

XVID Decoder OMX Component

- D1@30fps 8Mbps (MFC User manual)
MPEG-1

ISO/IEC 11172-2 main profile Decoder

- CIF@30fps 2Mbps
WMV 7/8

Microsoft WMV 7/8 Decoder

- VGA@30fps 1Mbps

* Requirement : LICENCEE should Licensee Agreement from Microsoft
DivX 3

DivX 3 Decoder

- D1@30fps 1.5Mbps

* Requirement : LICENCEE should acquire Licensee Agreement from DivxNetworks
DivX 4/5/6

DivX 3/4/5/6/ Decoder OMX Component

- D1@30fps 8Mbps (MFC User manual)

* Requirement : LICENCEE should acquire Licensee Agreement from DivxNetworks

2. Audio Codecs

Codecs
Specification
Audio MPEG-1 Layer I&II

ISO/IEC 11172-3 Audio Layer 1 & 2 Decoder OMX Component

MPEG-1 Layer III

ISO/IEC 11172-3 Audio Layer 3 Decoder OMX Component

WMA9 Pro

WMA 9 PRO Decoder OMX Component, support DownMix

WMA9 Standard

WMA 9 Standard Decoder OMX Component, support DownMix

AAC LC

ISO/IEC 13818-3 Audio Advanced Audio Coding Low Complexity Profile Decoder OMX Component, Support ONLY mono / stereo

AAC HE v1/v2

ISO/IEC 14496-3 High Efficiency AAC Profile/High Efficiency AAC v2 Profile Decoder OMX Component

Vorbis

Vorbis Decoder OMX Component

FLAC

Free Lossless Audio Codec Decoder OMX Component, support ONLY 16bit stereo

PCM

Support 16bits

AC-3(Downmix)

Dolby AC-3 Downmix Decoder OMX Component

* Requirement : LICENCEE should acquire Licensee Agreement from DOLBYLAB

3. Container Parsers

Container Parsers
Specification

Audio

Container
MP4 ISO/IEC 14496-1 MPEG-4 System Format Parser
3GP 3GP is defined by the 3GPP for 3G UMTS multimedia services
MOV QuickTime File Format, supports only MP4 File Compatible Format (H.264/MPEG-4 and AAC audio)
AVI Audio Video Interleave Format Parser
MPG MPEG-2 PS System Format Parser
VOB

Container format in DVD-Video media (MPEG Program Stream Format),

support only MPEG-2 video and MPEG-1/2 Audio layer II audio/AC-3 audio
MKV Matroska Format Parser, Supports only video and audio
OGM System Format for Ogg (Video : MPEG-4, H.264 / Audio : Vorbis, AC-3, MP3)
WMV/ ASF Microsoft WMV / ASF Parser
MPEG-2 TS MPEG-2 Transport Stream Parser

Audio

Container
MP3 MPEG-1/2 Layer 3 Container
AAC / HE AAC MPEG-2/4 AAC LC, AAC+ v1, HE AAC
MKA Matroska Audio Format
OGG Vorbis Format
FLAC Free Lossless Audio Codec
WMA Windows Media Audio Format
WAV WAVE Format

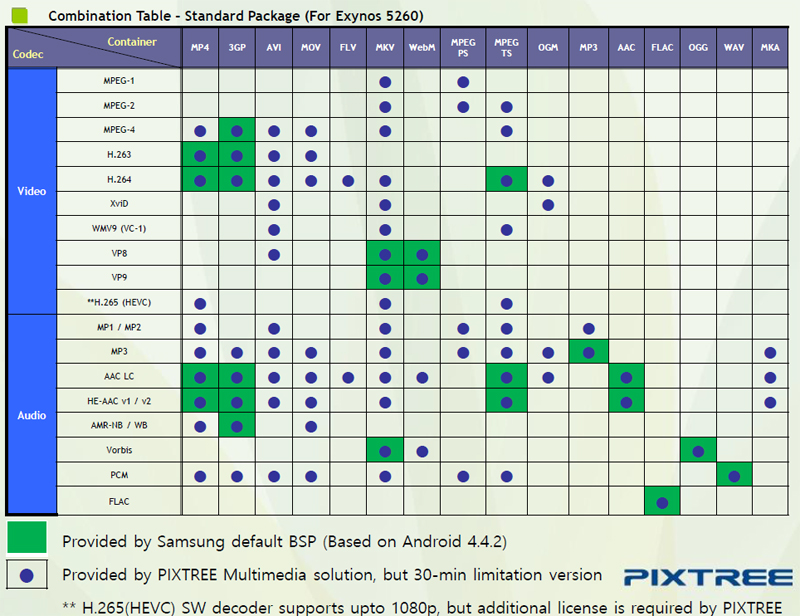

4. Container and Codecs Combination
