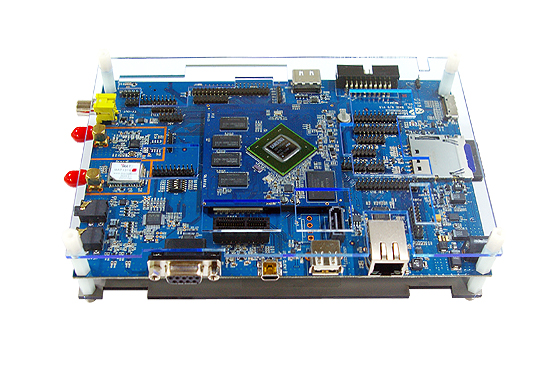

    MV V310-LCD 보드 (S5PV310/엑시노스 4210) 소개
본 제품 삼성 S5PV310 (엑시노스 4210) Cortex-A9 Dual 코어 (1/1.2GHz) 32Bit RISC 프로세서 기반의 제작된 솔루션 보드로, MCU가 지원하는 하드웨어 Multi Format Codec 이용해 1080p@30fps H.264/H.263, MPEG 2/4, Xvid 로 지원 된다. 또한 고성능을 구현하기 위한 1MB L2 Cache, 대용량 DDR3 1GB 메모리 탑재, 고성능 USB HOST 2.0/OTG 2.0, 그리고 입체적인 영상을 위한 2D/3D 그래픽가속기 지원된다. 영상 출력 쪽으로는 1080p 와 1080i 지원되는 HDMI 1.3/HDCP 1.1 그 외에도 TV-OUT 지원되므로 진정한 Dual 코어 솔루션 보드의 완성도를 높였다. 기존의 Cortex-A8 보다 고성능, 저전력 이기 때문에 고성능 단말기, Tablet PC, 사업용 시스템제어 단말기 등 개발자가 원하는 모든 사양을 테스트 할 수 있는 Full Solution Board이다.
무제 문서

 제품 문의 및 견적

ㆍ제품에 대한 궁금하신 사항이나 견적서 는 '견적요청'버튼을 클릭하시기 바랍니다.

1. MV V310-LCD (S5PV310/엑시노스 4210)제품 특징

※ 제안배경 : 개발자는 필요한 응용 부분만 Base 보드에 구성 및 제작하고 메인 CPU 모듈 부분은
       그대로 사용 장착하여 다양한 제품군을 단시간에 테스트 및 양산 가능

자세히보기

2. 구글 안드로이드 OS 포팅



Android Version 2.3.4, Kernel 2.6.35
ㆍ이클립스 개발환경 USB 기반 ADB 지원
ㆍEthernet ADB(Android Debug Bridge) 환경지원
ㆍCamera, 동영상, MP3, Headset / Speaker, LCD, Touch, Button
ㆍEthernet, SD/MMC 지원
ㆍAndroid Version 2.3.4, Kernel Ethernet / SDIO WiFi 지원

3. 삼성 Cortex A9 Dual Core 기반의 S5PV310 (1/1.2GHz) 탑재
ㆍMCU에 내장된 Multi Format Codec (MPEG4/MPEG2/H.264/H.263/VC1/XviD)
ㆍ출력단자 HDMI 1.3 1080i (1920X1080 P/I) / TV OUT
ㆍ2D/3D Accelerator 구현

4. 제품 양산에 대비한 고성능, 저비용 메모리 소자 탑재
ㆍ양산을 고려한 양산용 부품/소자 사용 및 설계 제작
ㆍDDR3(800MHz) 탑재
ㆍNOR Flash에 비해 매우 적은 비용으로 높은 용량이 가능한 eMMc (4GB) 탑재

5. eBook / 고급형 네비게이션 개발을 위한 7" Wide TFT-LCD
ㆍ전자지도 및 동영상 재생에 최고로 적합한 7"LCD적용
ㆍ7" Wide LVDS 탑재/1024X600 해상도

6. Wi-Fi Module 탑재
ㆍ무선 통신에 필수 적인 Wi-Fi 모듈 장착 (SDIO타입)

7. G-sensor Module 탑재 / GYRO Sensor / Compass Sensor / GPS 탑재


8. 최적의 개발 환경 구축을 위한 초고속 USB 2.0 구현
ㆍ최대 480Mbps 속도 기반의 USB 2.0 Device Interface 구현
ㆍ대용량 Linux, Android BSP 이미지의 초고속 다운로딩 가능으로 최적의
 개발 환경 구축이 가능
ㆍUSB Host 2.0
ㆍUSB OTG 2.0

9. 다양한 Boot Mode 지원
ㆍiROM Boot Mode
ㆍUSB Boot Mode
ㆍNAND Boot Mode
ㆍeMMc Boot Mode

10. 양산형 모바일 단말기를 위한 모바일 전용 배터리 탑재 및 충전 회로 구현
ㆍ단순 레퍼런스나 교육용키트에서 사용한 어댑터 방식에서 벗어나 실제 양산형
 모바일 단말기에서 반드시 필요한 전용 배터리 및 보조 배터리 탑재
ㆍ양산형 모바일 단말기에 적용 가능한 배터리 충전 회로 및 소프트웨어 구현

11. 다양한 Interface 제공
ㆍSPI, I2C ,I2S, UART 4Ports, Key 5EA, 별도 헤더 제공
ㆍMIPI - CSI(Camera), MIPI - DSI(LCD)
ㆍSATA Connector , PCI Express Connector


2. MV V310-LCD (S5PV310/엑시노스 4210) 시스템 구성도


※ TSI : DVB-H, DVB-T, TSDB-T,
     T-DMA Support

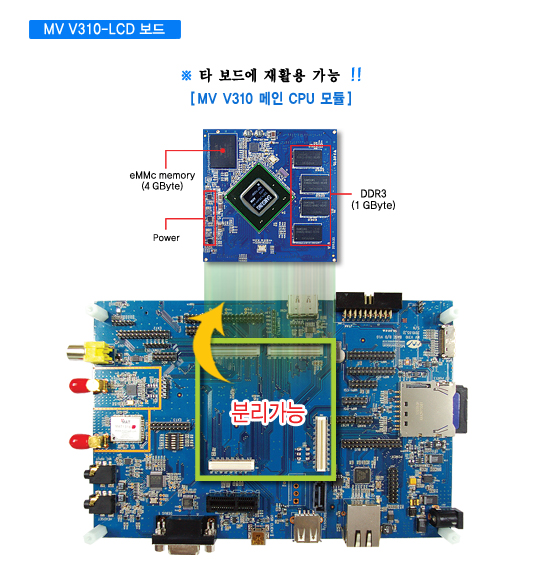

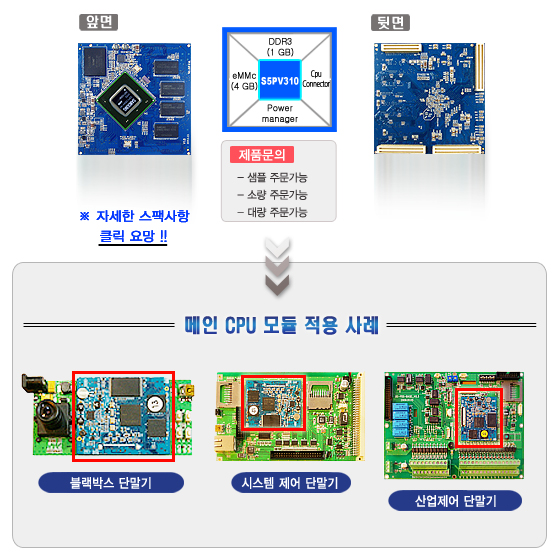

3. MV V310-LCD (S5PV310/엑시노스 4210) 메인 CPU 모듈

3-1. MV V310-LCD 보드 시스템 구성

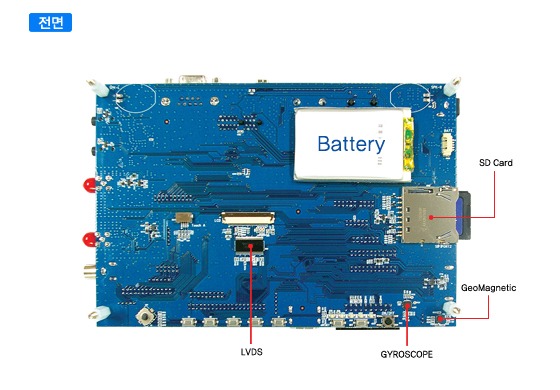

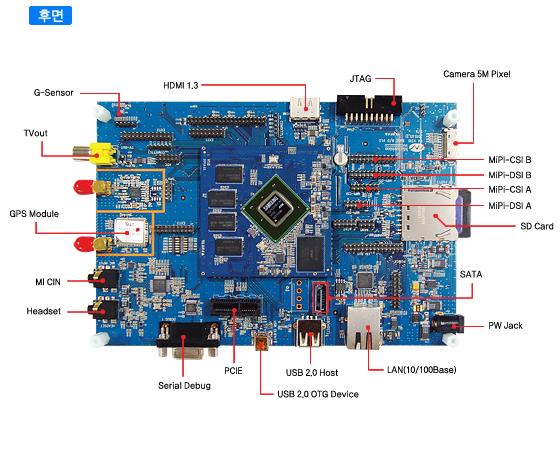

4. MV V310-LCD 보드 주요 구성 및 주변 장치들

<주요구성>
ㆍUSB HOST 2.0 / USB OTG 2.0 Device (최대 480 Mbps)
ㆍDDR3 (1 GB) / eMMc (4 GB)
ㆍ2D/3D Graphics, DVFS, AXI 64-Bit Bus
ㆍLinux 2.6.35 / Android 2.3.4


<주요장치>

GPS(NAVI.)
ㆍ마이크로 어드벤텍 모듈
ㆍMAT-1316 적용
ㆍARM7 TDMI 내장
ㆍ적용분야: 네비게이션

Camera
ㆍ5M Pixel
ㆍAptina CMOS Image Sensor
ㆍReal-Time JPEG Encoder
ㆍ적용분야: Phone, PDA

Wi-Fi
ㆍAW-NH387
ㆍ802.11 b/g/n SDIO Module

Battery(별도구매)
ㆍ모바일 단말기 전용 배터리
ㆍ다양한 종류의 mAH 용량
ㆍ재충전 적용 가능
ㆍ적용분야: 모바일 전분야

5. MV V310-LCD 보드 Hardware SPEC
ITEM
SPEC&PART
DESCRIPTION
CPU S5PV310
(엑시노스 4210)
Coretex-A9 Dual Core 1/1.2GHz (분리형모듈Type, Module
Size:66x66mm)
RAM DDR3 1GByte
(800MHz)
1GByte, DMCO:512MByte, DMC1:512MByte
NAND Flash EMMC(iNand) 4GByte (SanDisk) 적용
Audio Codec I2S Stereo 400mW 출력 스피커, MIC IN, Headset
Graphic 2D/3D 2D/3D Graphic Controller 지원
USB 2.0 USB Host2.0, USB OTG 2.0
MIPI 4Port (Header) MIPI-DSI : 2Port(4 lane 1Port, 2 lane 1Port) Header 처리
MIPI-CSI : 2Port(4 lane 1Port, 2 lane 1Port) Header 처리
TV-OUT 1Port NTSC/PAL Composite
HDMI 1Port 1.3 HDMI Standard 19Pins Connector (1080p)
LCD 7"WSVGA LCD
1024x600
7"WSVGA LCD 1024x600 (멀티 터치 정전압 방식)
Touch Screen Capacitive
Multi Touch
5 Point Multi Touch Screen Pannel 적용
CAMERA 1Port 1Port, 1Port (Extension Connector) 5M Pixel
Ethernet SMSC9220 10/100Beas-T 지원, Link/ACT LED
SD Slot 4Ports SD Slot 2Ports
SATA 1Port SATA Connector
PCIE 1Port PCI Express Connector (S/W 드라이버 미제공)
WI-FI(옵션) SD Slot Type WI-FI 802.11g, WPA/WPA2 지원 (테스트 모듈)
Battery(별도구매) 1300mAH/3.7V 5Pins Battery Connector
Charger BQ24032 AC & Battery Swithing 기능
PMIC Power 회로도 구성 7 Step-Down Convertor,21 LDO Regulators (169 BGA)
UART 4Ports DSUB 1Port, Extemsion Connector 2Ports, GPS 1Port
Sensor 3EA Acceleration(CMA3000), GeoMAgnetic(AMS0303M), GYROSCOPE(MPU3050)
기타

Ports

SPI, I2C, EBI, JTAG, JOG KEY, 5KEY, LED 2EA

6. MV V310-LCD 보드 Software SPEC
OS Android 2.3.4, Embedded Linux 2.6.35,
Bootloader H/W 초기화(UART) (115200)
Image Download USB 2.0 (Device) , TFTP(LAN)
Flash eMMc (4GB)
Driver

LVDS LCD 7"/Multi Touch (Android 지원) (1024x600), 5Point
USB 2.0 Host / USB 2.0 OTG
USB HUB USB Storage / 5Key
USB Client 2.0
- Debug UART
- GPS

- HDMI 1.3 (Android만 지원)
- Audio Codec (SPK / MIC / Headset)
- I2C / SPI / G-Sensor
- WiFi (SDIO Type)
- SDHC2.0 메모리 카드
CMOS Camera 5M Pixel
Ethernet Device Driver
PWM지원 (LCD 밝기 조절)
PMU지원
SATA, HDD지원

Application Camera APP 샘플 제공 (Linux)
7. MV V310-LCD S/W BSP 지원 내용

1. Schematic(PDF, DSN), 부품 Data Sheet
2. User 가이드(Android, Linux ), 한글 매뉴얼 제공
3. Device Driver 소스 제공
4. BSP(Android, Linux ) 소스, Binary Images 제공(아래사항 참조)
ㆍAndroid Linux O/S 포 팅: LCD, Multi Touch 지원
ㆍAndroid Version 2.3.4, Kernel 2.6.35 O/S 포팅
ㆍAndroid Version 2.3.4, Kernel 2.6.35 기반의 Ethernet 지원
ㆍAndroid Version 2.3.4, Kernel 2.6.35 기반의 Camera 5M Pixel 지원
ㆍAndroid Version 2.3.4, Kernel 2.6.35 기반의 HDMI 지원
ㆍAndroid Version 2.3.4, Kernel 2.6.35 기반의 동영상 지원

ㆍAndroid Version 2.3.4, Kernel 2.6.35 기반의 SD/MMC 지원
ㆍAndroid Version 2.3.4, Kernel 2.6.35 기반의 TFT LCD 7" Driver 지원
ㆍAndroid Version 2.3.4, Kernel 2.6.35 기반의 TFT LCD 7" Multi Touch Driver 지원

ㆍAndroid Version 2.3.4, Kernel 2.6.35 기반의 Audio Codec(SPK,MIC,Headset)지원
ㆍAndroid Version 2.3.4, Kernel 2.6.35 기반의 그래픽 로테이션 기능 지원
ㆍAndroid Version 2.3.4, Kernel 2.6.35 기반의 GPS 안드로이드 적용

ㆍAndroid Version 2.3.4, Kernel 2.6.35 기반의 MIPI DSI / CSI (협의사항)
ㆍEmbedded Linux용 Boot Loader Binary Image
ㆍEmbedded Linux용 Boot Loader Source
ㆍEmbedded Linux Kernel 2.6.35 Version Binary Image
ㆍEmbedded Linux Kernel 2.6.35 Version Source 파일 일체
ㆍEmbedded Linux용 File System Binary Image
ㆍEmbedded Linux용 File System 파일 일체
ㆍEmbedded Linux용 TFT LCD 7" Driver 지원
ㆍEmbedded Linux용 TFT LCD 7" Multi Touch Driver 지원
ㆍEmbedded Linux용 Camera 5M Pixel 지원
ㆍEmbedded Linux용 SDIO Wi-Fi 지원
ㆍEmbedded Linux용 Alsa Audio Recoding 지원
ㆍEmbedded Linux용 Audio Codec(SPK,MIC,Headset)지원
ㆍEmbedded Linux 2.6.35 기반의 각종 디바이스 드라이버 소스 일체
ㆍEmbedded Linux용 RTSP 서버 지원 (협의사항)
ㆍEmbedded Linux용 SATA HDD 드라이버 지원
ㆍEmbedded Linux용 DHCP, NFS 지원
ㆍBoard에 지원되는 영상장치: HDMI,
5. Sample Test 소스 제공

 Linux 2.6 :
ㆍ I2C
ㆍ Video4Linux Camera (OUTPUT RGB)
ㆍ Mplayer
ㆍ Boa Webserver

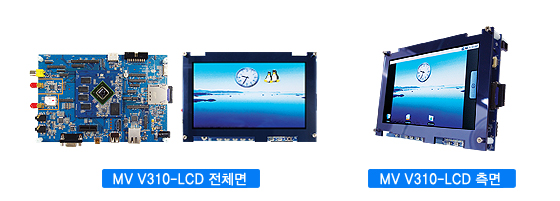

8. Package List (MV V310-LCD )
MV V310-LCD
(전면)
MV V310-LCD
(측면)
Power Supply
USB Cable
Serial Cable
MV V310-LCD CD
GPS 수신기
Camera Module
Box


9. 기술지원
사용중 보드 문제점 발생시 기술지원 (기술지원팀 별도 운영 6 명 ! )

* 보드 기능 구현 및 기술문의 : T/S 담당자 대응
* 보드 H/W 설계관련 기술문의 : H/W 담당자 대응
* 보드 S/W 개발관련 기술문의 : S/W 담당자 대응
* 보드 전반적인 통합관련 기술문의 : T/S 팀장 대응

ㆍ정확하고 신속한 당일처리 원칙 !


ㆍ솔루션보드 사용시 발생되는 문제에 대한 E-mail 및 유선 등으로 기술지원
 (E-mail : tech@mvtool.co.kr / tst@microvision.co.kr)

ㆍ사용중 보드 문제점 발생시기술지원(업체방문/기술지원팀과 방문일정 협의 요망)

ㆍ당사에서 주최하는 기술 세미나 참석 및 자료 제공

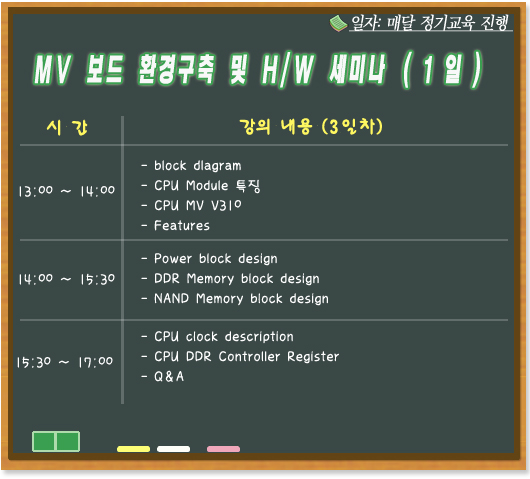

10. MV V310-LCD 보드 기술 세미나


본 교육과정은 개발자들의 개발환경 구축과 하드웨어 이해와 실습을 통하여 개발환경 익히기 위한 과정 및 Linux 2.6 & Android 2.3.4 를 MV V310-LCD 보드에 포팅(Porting) 하기 위한 개발 환경 구축부터 포팅 과정에 필요한 기술 및 노하우를 전달하기 위해 마련된 교육 과정입니다.

- MV V310 보드
(S5PV310 / Cortex-A9 Dual 코어)
- 매달 정기 교육 진행 (장소:마이크로비젼 교육장)
- 일정 : 5일 과정





11. 개발툴 환경


12. MV V310-LCD 기반의 다양한 응용 분야






13. 제품 문의 및 견적

ㆍ제품에 대한 궁금하신 사항이나 견적서 는 '견적요청'버튼을 클릭하시기 바랍니다.



ㆍ보다 빠른 견적을 원하시는 경우 전화로 친절하게 상담해 드립니다.
TEL : 02-3283-0101
